配電塔用断路器（ピラジスコン）
製品番号：EPG6400
電気工事店・電材店 様
| 概要 |

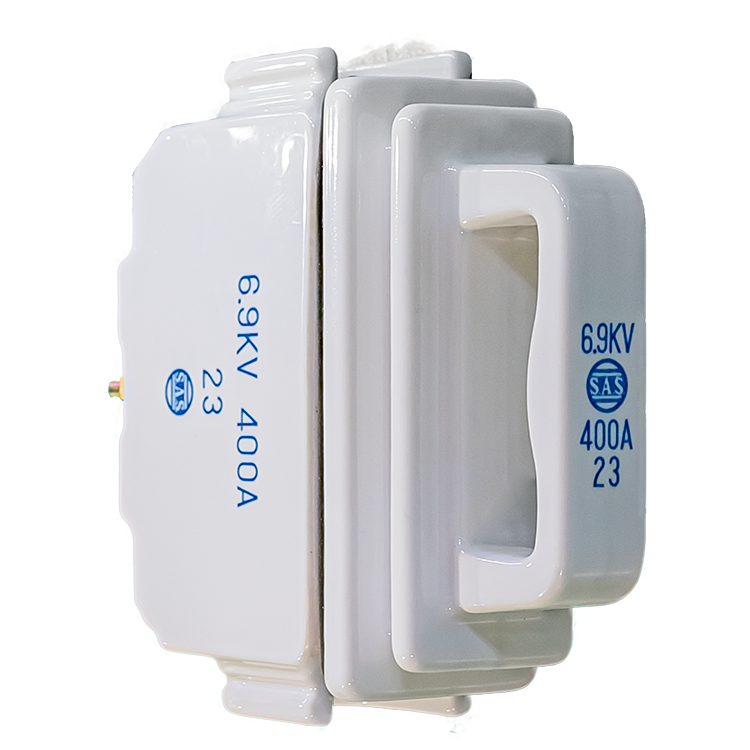

3P（極）独立構造の陶磁製断路器（400A） 配電塔用断路器（ピラジスコン）とは、電力会社から需要家所側に6,600Vを引込むとき、配電塔または高圧キャビネットに取付け、 電気を入・切する断路器です。 略してPDSと表記している場合があります。 |
||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 特徴 |
本体はモールドされていない磁器碍子を用いたシンプルな構造です。 本体・把手・ブッシュ相互間に充分な密閉性を有し、操作が円滑、電気接触が充分な構造になっております。 |
||||||||||||||||||||||||||||||||||||
| 仕様 |

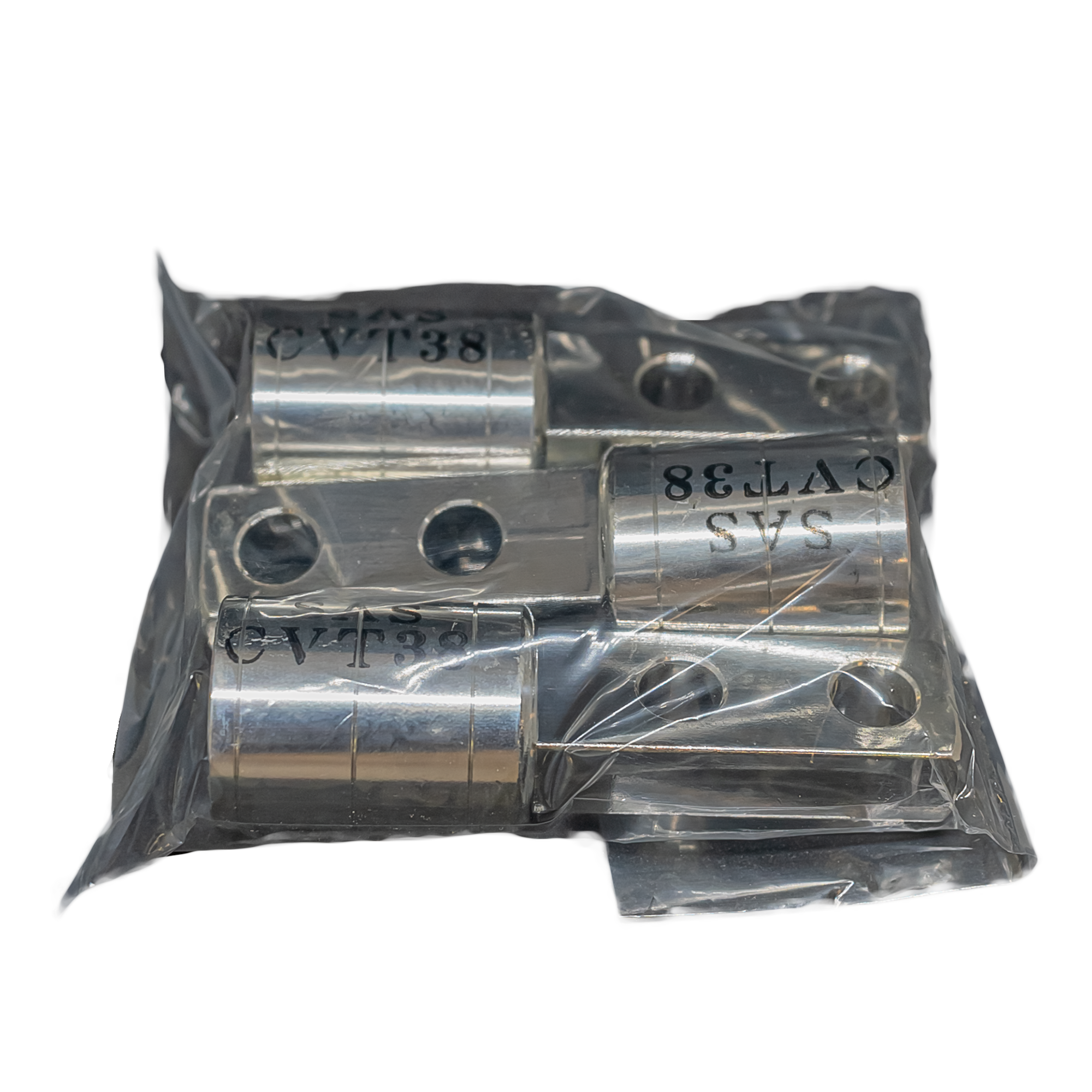

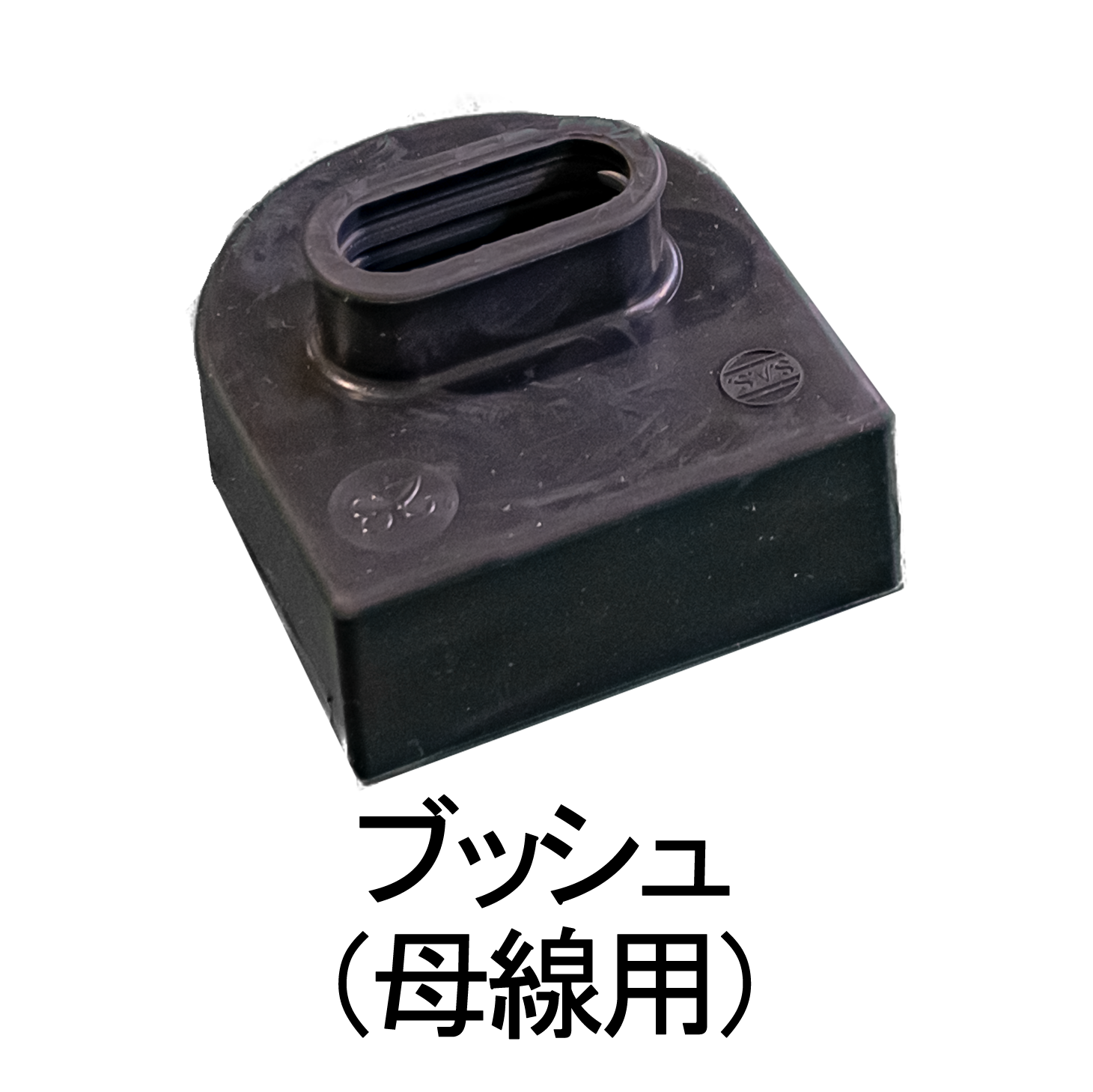

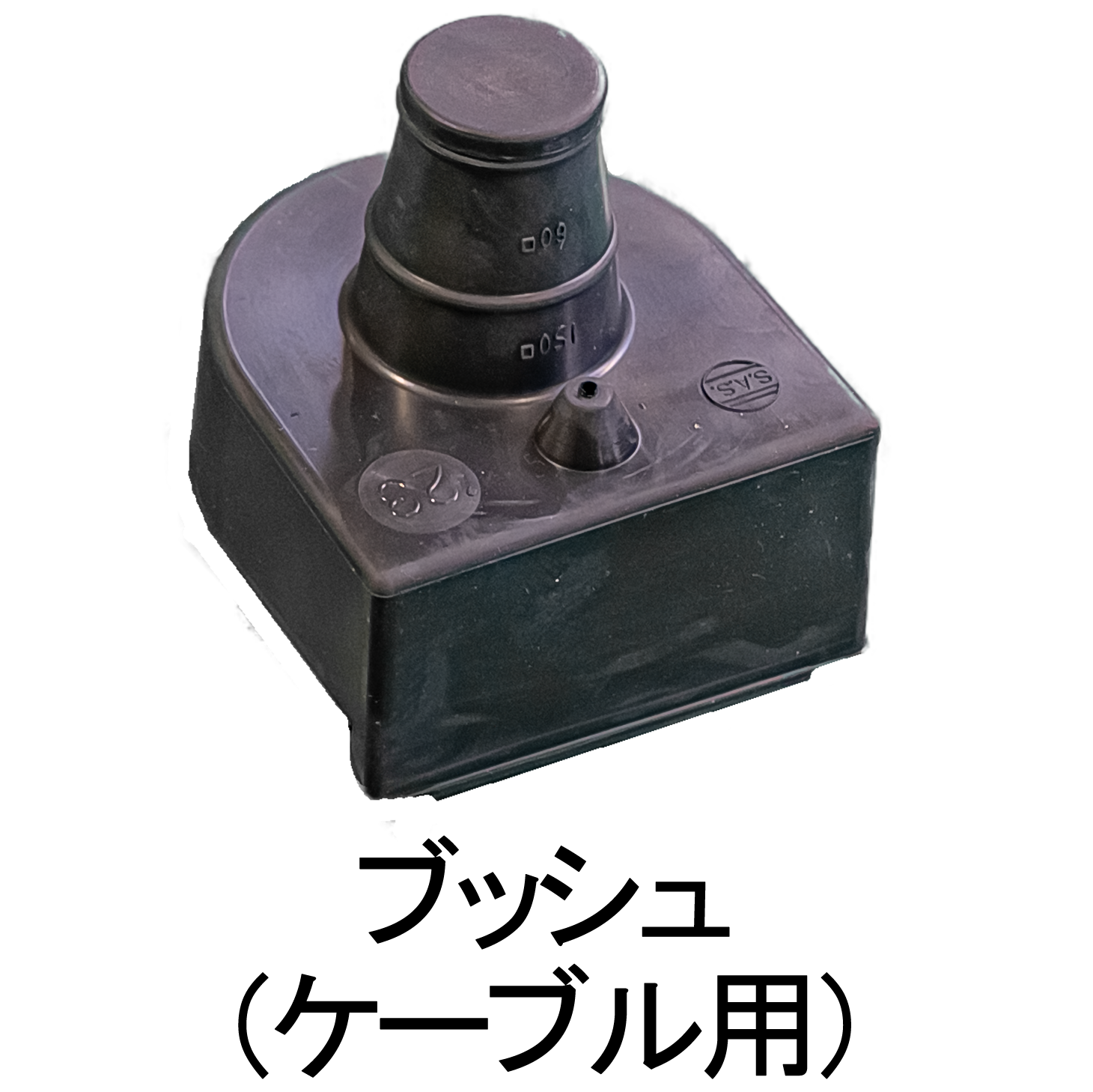

・定格電圧：6900V ・定格電流：400A ・極 数：1極 ・1 回路に 3 個使用します。 ブッシュは配電塔用断路器（ピラジスコン）に添付されています。 ※配電塔用断路器（ピラジスコン）本体、ブッシュ（母線用）、ブッシュ（ケーブル用）を1組とします。 ※ケーブルの接続は端子を使用します。 別途、配電塔断路器（ピラジスコン）用圧縮端子をご注文下さい。
|
ダウンロード
-
仕 様 書
-
カ タ ロ グ
-
そ の 他
よくあるご質問
- 配電塔用断路器（ピラジスコン）はどのように使用するものですか？
-
高圧キャビネットなどに使用するものです

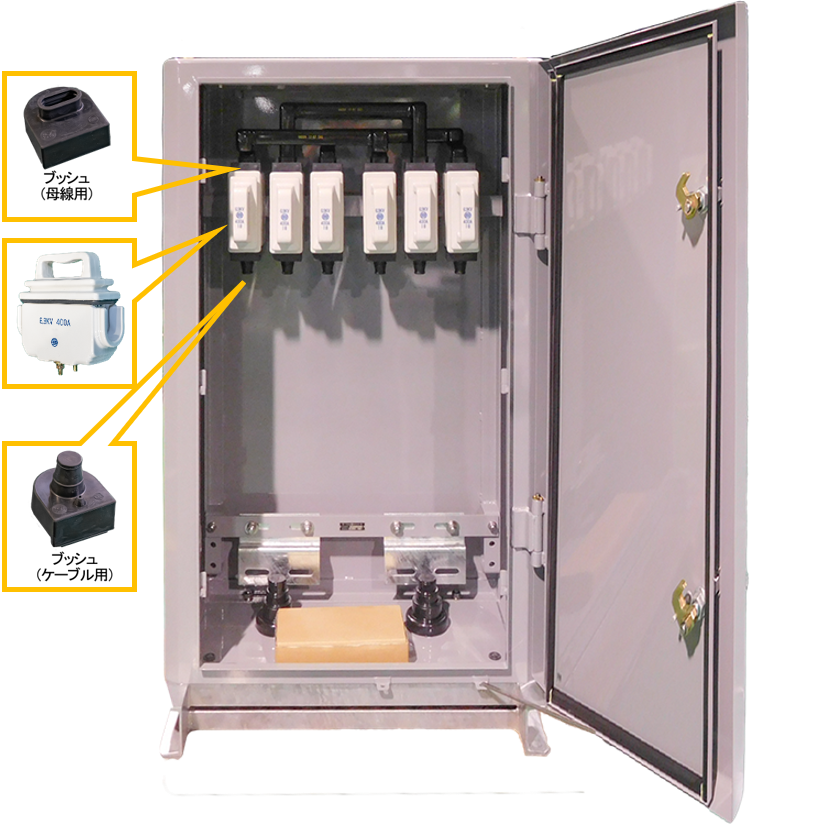

※写真はWL045です。
