製品番号：CC792・CC782・CC772・CC762・CC742
ボルト型コネクター（ボルコン）
ボルト型コネクター（ボルコン）とは、架空配電線路の配電線から分岐する、張力のかからない引込線との接続に使用するものです。
使い方は、ねじ構造の要領でナットを締め付け、電線同士を接続します。

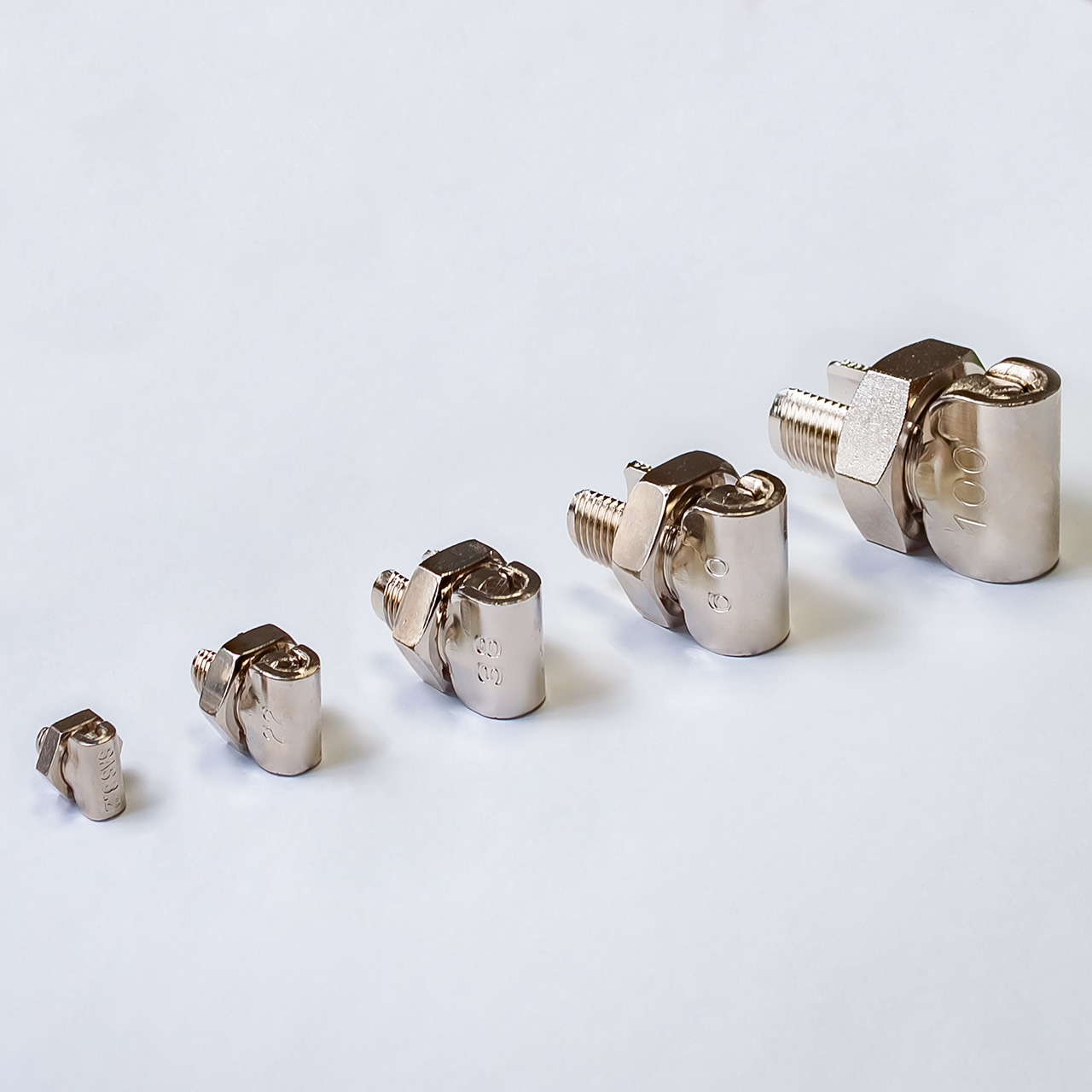

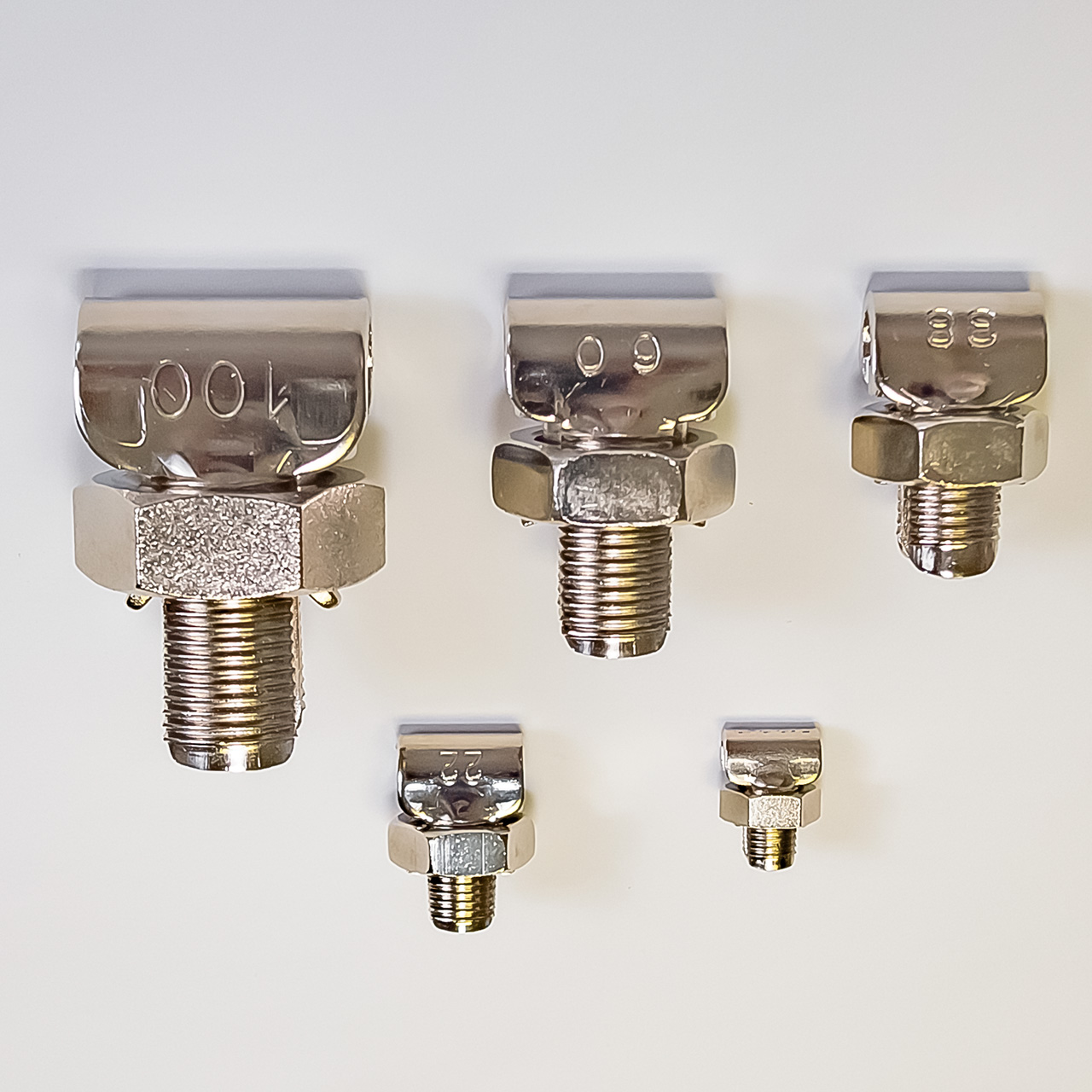

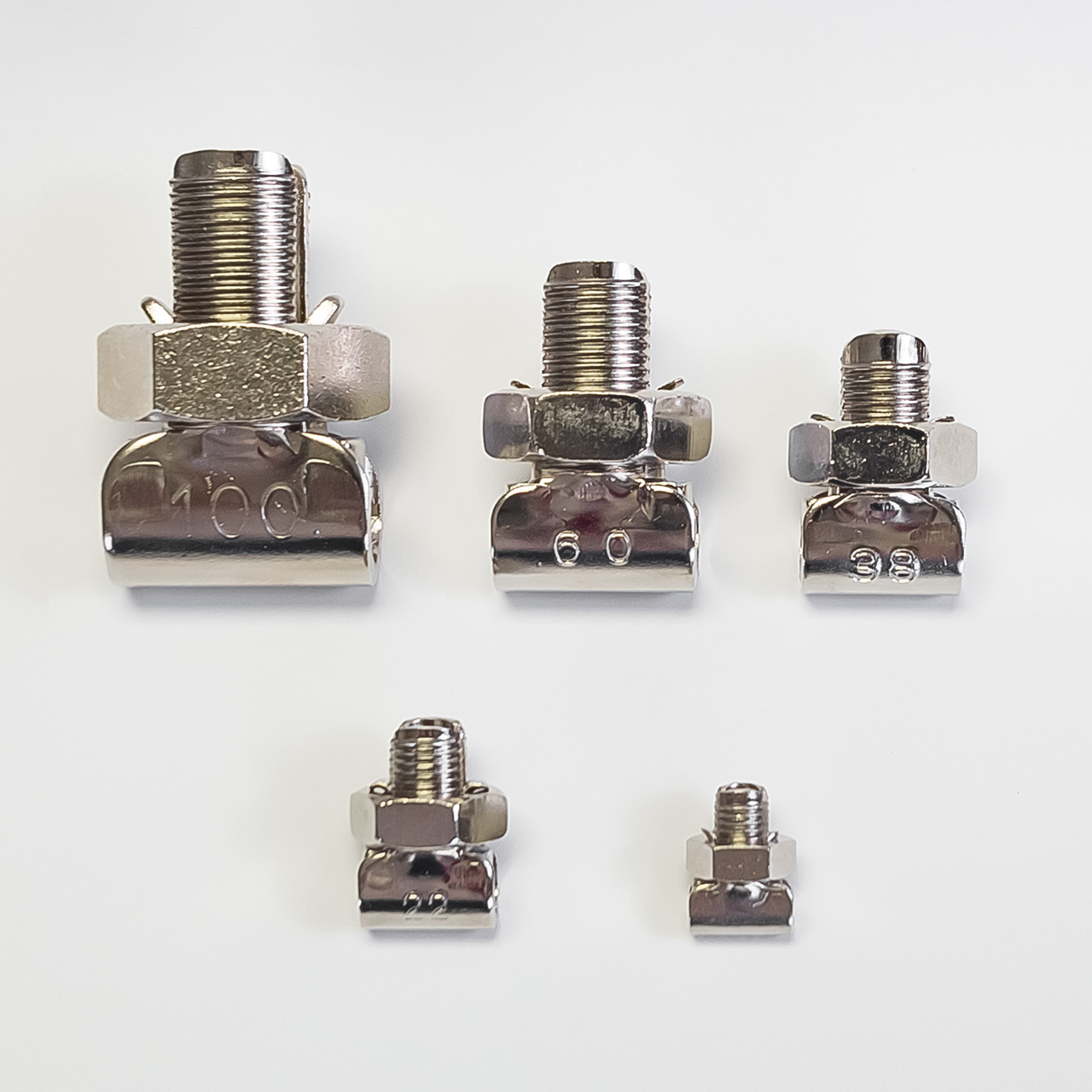

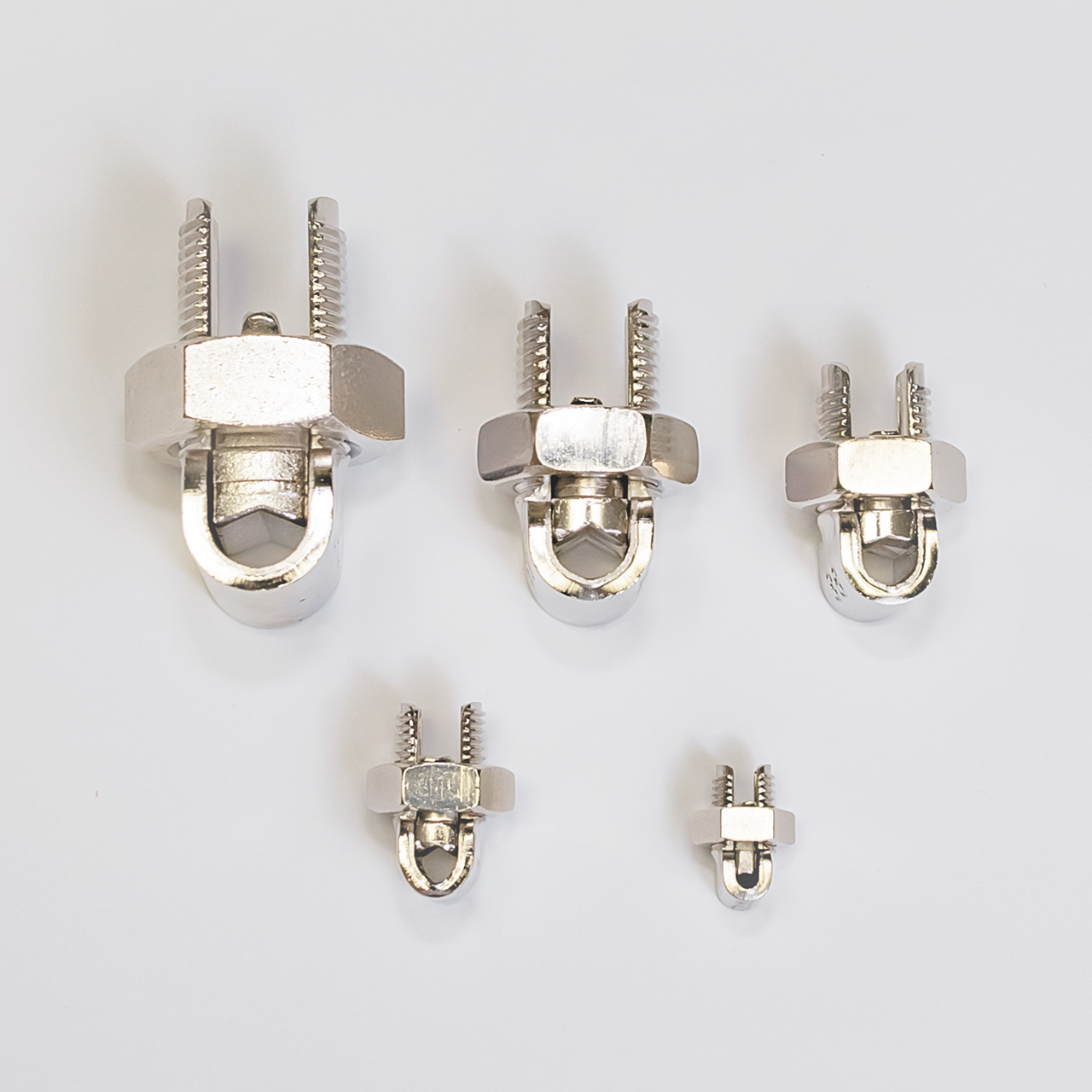

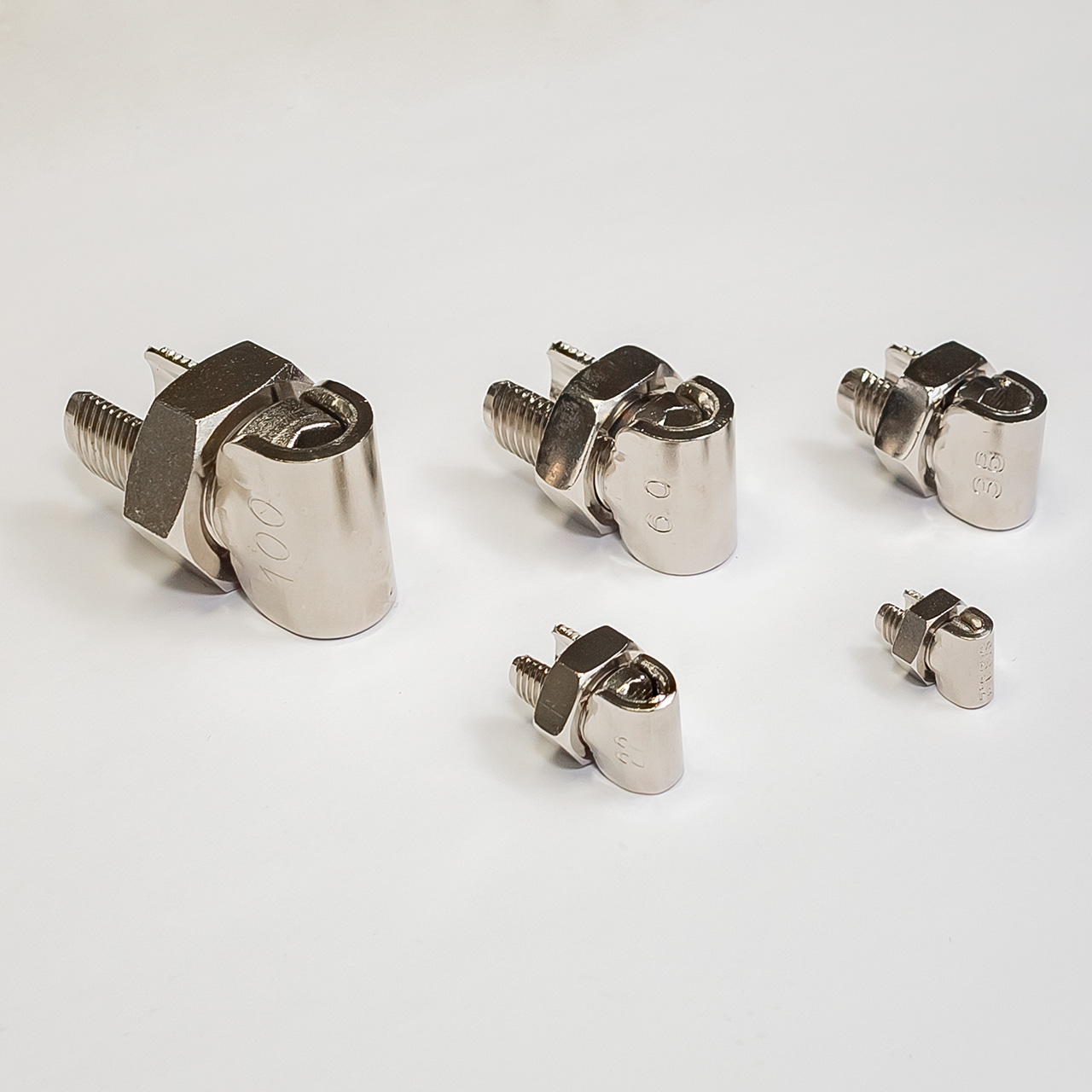

サイズは適用電線（3.2～100SQ対応）に合わせての5種類あります。
高圧・低圧どちらにも使用できます。

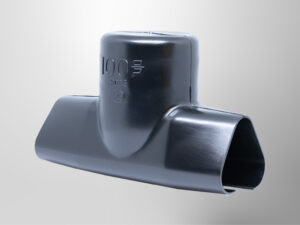

※ボルト型コネクター（ボルコン）には、専用のカバーがあります。
カバーは、高圧用・低圧用で材質が異なり、各サイズごとにご用意しております。
詳細は下記関連機器のリンクからご参照ください。
特徴
- ボルト型コネクター（ボルコン）は、各種電線類の接続に適用し、取り付け・取り外しが容易で工事時間の短縮がはかれます。
- ボルト型コネクター専用のカバー（低圧・高圧用）は、耐熱性・耐寒性に優れており、容易に絶縁防護できます。
仕様
ボルト型コネクター（ボルコン）サイズ
| 種類 | 型式 | 適用電線 | 標準締付 トルク N･㎝ (kgf･㎝) | 入り数 | |
| 本線 | 分岐線 | ||||
| 3.2号 | CC792 | 3.2㎜ | 2.0㎜～3.2㎜ | 785 (80) | 200個 |
| 22号 （5㎜共用） | CC782 | 5.0㎜･22㎟ | 2.0㎜～5.0㎜ ･22㎟ | 1180 (120) | 200個 |
| 38号 | CC772 | 38㎟ | 2.0㎜～38㎟ | 1470 (150) | 100個 |
| 60号 | CC762 | 60㎟ | 2.0㎜～60㎟ | 1960 (200) | 50個 |
| 100号 | CC742 | 100㎟ | 2.0㎜～100㎟ | 1960 (200) | 25個 |
Q&A
01 ボルト型コネクター（ボルコン）の発注単位を教えてください。
発注は個でお願いします。最小発注単位は下記のとおりです。
| 種類 | 型式 | 最小発注単位（入り数） |
| 3.2号 | CC792 | 200個単位 |
| 22号 | CC782 | 200個単位 |
| 38号 | CC772 | 100個単位 |
| 60号 | CC762 | 50個単位 |
| 100号 | CC742 | 25個単位 |
02 ボルト型コネクター（ボルコン）の材質を教えてください。
材質は銅です。表面はニッケルめっき処理を施しています。
03 複数の線を接続することはできますか？
ボルト型コネクター（ボルコン）は本線と分岐線を接続する製品です。
複数の線を接続すると緩みが生じる可能性があるため、メーカーでは推奨しておりません。
この製品のお問い合わせ先
営業本部 開発営業部
TEL : 03-3781-8114
FAX : 03-5498-7228
