製品番号：SB089-RM647L7

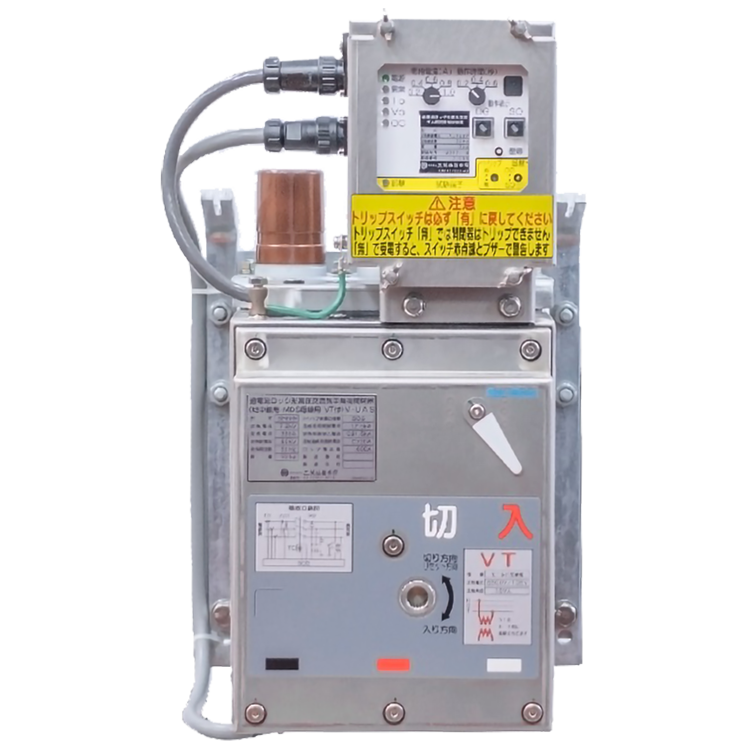

【V･UAS 80㎜】過電流ロック形高圧交流気中負荷開閉器（地中線用・MDS母線用・VT付）
三英社製作所のＶ・ＵＡＳは温室効果をもつ絶縁ガスを使わない地球に優しい開閉器。
まずは、毎日使う電気の入り口から温暖化防止を考えてみませんか？
Ｖ・ＵＡＳは自家用施設における保守の容易化、配電線への波及事故防止のため、主に電力会社の高圧キャビネット需要家側回路に取り付けていただく製品です。
DOWNLOAD
特徴
- VT内蔵型の地中線用気中開閉器および過電流ロック機能付き地絡継電器の組合せ
- コンパクト化に成功！
UGS並みにサイズダウンで従来設置不可能だったキャビネットにも取り付け可能
相間80㎜ピッチモールド母線のキャビネットに収まるコンパクト気中開閉器 - 既設ＵＧＳやモールドジスコンの交換に最適
ＵＧＳが取り付けられるキャビネットなら全て可能
快適
- 気中絶縁方式
開閉器部に気中絶縁方式を採用し、環境に優しい開閉器を目指しました。 - 廃棄処分経費削減
絶縁ガスを使用しないため、絶縁媒体の分解処理が不要となりました。
廃棄時の絶縁ガス処理コストがゼロ。 - 既設ＵＧＳやモールドジスコンの交換に最適
ＵＧＳが取り付けられるキャビネットなら全て可能
安全
- 警報出力内蔵で事故時も万全
電源表示灯を内蔵し、事故時に地絡・短絡を個別表示します。
また、表示と同時に外部へ警報出力（瞬時）します。 -
自己診断機能搭載
制御装置は自己診断機能を装備し、信頼性の向上をはかりました。 -
波及事故防止機能搭載
電源側の地絡は方向性ＳＯＧ機能により誤動作を防止します。 -
安全設計
長年培ってきた電力設備機器の安全設計を継承し、信頼性を高めました。
便利
- ラクラク取付 ＵＧＳ同様ウインチ方式を採用し、従来と同じ感覚で取付が行えます。
- 制御トランス一体 ＶＴ（制御電源用変圧器）が開閉器の負荷側に一体化されていますので、制御電源の工事費用がかかりません。
新制御装置（RM647）について
- 試験・常時切替スイッチを自動化
- lo、Vo、OCの検出ＬＥＤを追加
- 端子台の大型化（Ｍ４タイプ）
- 製造銘板を正面に移動
- サイズ・重量の小型化
- 仕様ＬＥＤの高輝度化
仕様
| 【開閉器】 | |
| 定格電圧 | 7.2kV |
| 定格電流 | 300A |
| 定格周波数 | 50Hz |
| 定格耐電圧 | 60kV |
| 操作方法 | 手動式 |
| 絶縁方式 | 気中絶縁方式 |
| 相間ピッチ | 80ｍｍ |
| 定格負荷開閉容量 | 200回300A(力率0.65～0.75) |
| 無電圧連続開閉性能 | 1000回 |
| 【制御装置部】 | |
| 定格制御電圧 | AC100V(変動範囲85～110V) |
| 定格周波数 | 50Hz |
| 地絡動作零相電流整定値 | 0.2-0.4-0.6-0.8-1.0（A） |
| 地絡動作零相電圧整定値 | 190V |
| 地絡動作時間整定値 | 0.2-0.4-0.6(秒) |
| 地絡動作位相範囲 | 進み135度～遅れ45度 |
| 【制御電源用変圧器部】 | |
| 定格電圧 | 一次側6.6kV二次側105V |
| 定格周波数 | 50Hz |
| 定格耐電圧 | 60kV |
| 【適用可否】 | |
| 適用電線 | CV14～150SqCVT14～150Sqモールドジスコン圧縮端子 |
| 対応母線 | モールド母線/ＵＧＳ対応銅帯母線 |
| 対応端末 | 屋内終端接続部 |
| 取付可能キャビネット | 自立/Ａ－１/Ａ－２/壁掛自動（別途金具必要） |
| 【その他】 | |
| 取付方式 | ウインチ方式 |
| 制御電源用ＶＴ | 開閉器に内蔵 |
| 質量 | 36㎏ |
| 機器二次側の検電 | × |
ケーブルサイズにより付属品(圧縮端子・端子カバー)が異なります。
ご注文の際は下記でご確認の上、ご注文時にお知らせ下さい。
【圧縮端子】
| № | 種類(㎟) | Ａ(ｍｍ) | Ｂ(ｍｍ) | 圧縮ダイス対角寸法(ｍｍ) |
| 1 | CVT150 | 26 | 15.4 | 26 |
| 2 | CVT100 | 26 | 12.6 | 26 |
| 3 | CVT60 | 22 | 9.8 | 22 |
| 4 | CVT38 | 22 | 8.0 | 22 |
| 5 | CVT22 | 12 | 6.0 | 12 |
| 6 | CVT14 | 12 | 5.0 | 12 |
※モールドジスコン用圧縮端子と兼用
【ＵＧＳ用端子カバー】
| № | 表示 | ΦＡ寸法(ｍｍ) | ΦＢ寸法(ｍｍ) | 適用ケーブル(㎟) |
| 1 | 150 | 48 | 42 | CV,CVT150 |
| 2 | 100 | 48 | 39 | CV,CVT100 |
| 3 | 60 | 42 | 36 | CV,CVT60 |
| 4 | 38 | 42 | 34 | CV,CVT38 |
| 5 | 22 | 42 | 32 | CV,CVT14,22 |
Q&A

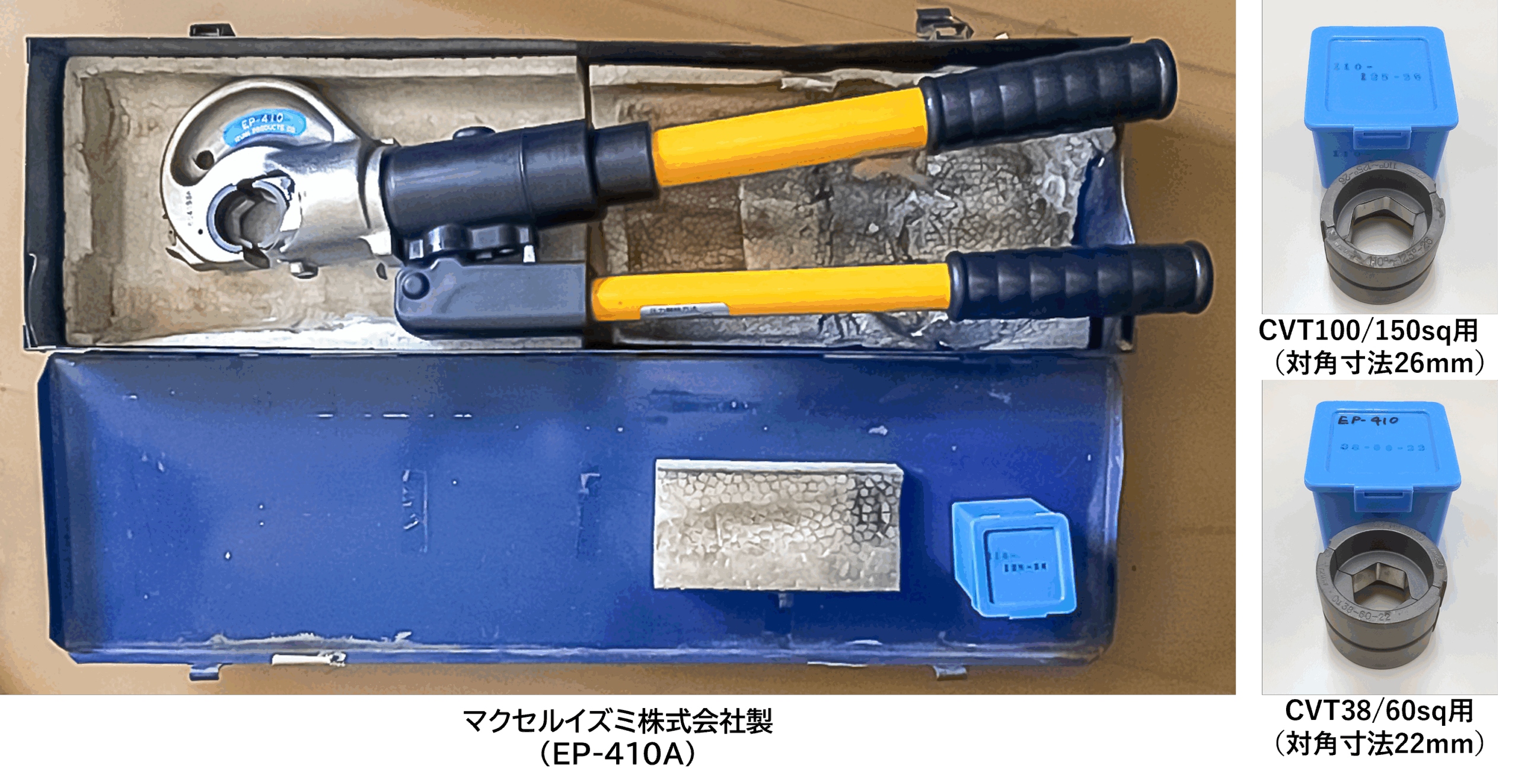

01 圧縮工具・ダイスについて教えてください。
下記の圧縮工具は、弊社が機器開発時などで使用している工具です。
※マクセルイズミ株式会社（EP-410A）製 製品ページはこちらです。
02 ＵＡＳの更新時期を教えてください。
製造後約15年となります。
UASなどの制御装置は、設置されている環境などによって異なりますが、早いものでは7年ごろから劣化がはじまり、10年前後で正常な動作特性が得られなくなることもあります。
適切な点検と早めの修理・交換が不慮の事故を回避します。

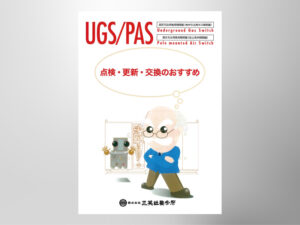

三英社製作所は、UGS/UASの点検・更新・交換をお奨めしています。
詳細は、こちらをご覧ください。
