製品番号：SH303-RG488
＜旧仕様＞【UGS】過電流ロック形高圧交流ガス開閉器（Ⅱ形 地中線用）
こちらの製品は、旧仕様のUGSです。
【製造年月】
開閉器（SH303）：1992年6月～2002年1月
制御器（RG488）：1992年6月～1994年1月
最新機器は、下記の関連機器をご確認ください。
－－－－－－－－－－－－－－－－
この開閉器は、地中ケーブル引込みの自家用高圧受電設備における保守の容易化、および高圧配電線への波及事故防止のため、電力会社との責任分界点である高圧キャビネットに設置し、高圧引込線路の開閉および事故点の切り離しに使用します。

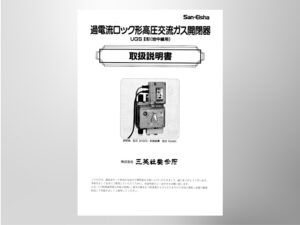

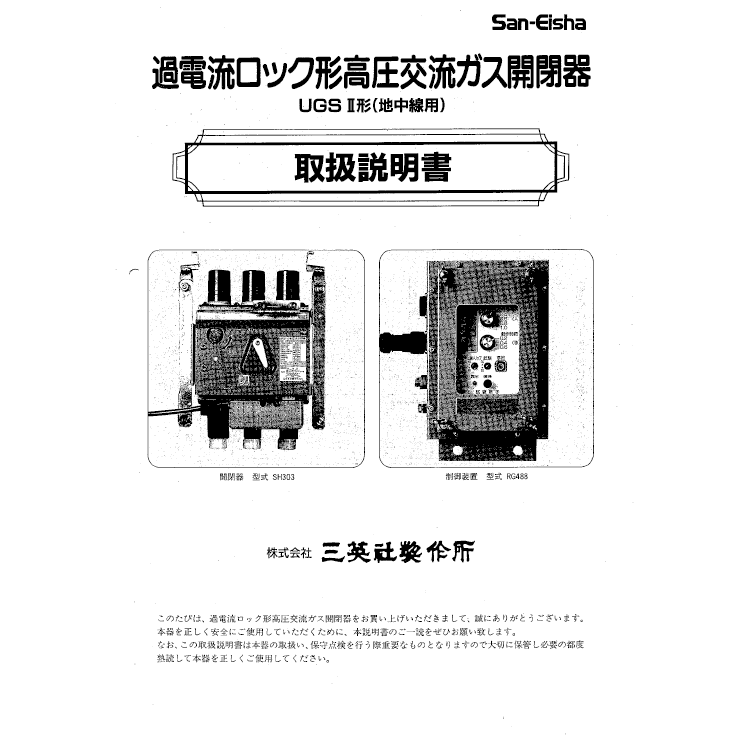

DOWNLOAD
特徴
この開閉器は、手動による開閉機能の他にSOGトリップ動作機能を有しています。
仕様
定格電圧：7200V
定格周波数：50Hzまたは60Hz
定格電流：300A
ケーブルサイズにより付属品(圧縮端子・端子カバー)が異なります。
ご注文の際は下記でご確認の上、ご注文時にお知らせ下さい。
【圧縮端子】
| № | 種類(㎟) | Ａ(ｍｍ) | Ｂ(ｍｍ) | 圧縮ダイス対角寸法(ｍｍ) |
| 1 | CVT150 | 26 | 15.4 | 26 |
| 2 | CVT100 | 26 | 12.6 | 26 |
| 3 | CVT60 | 22 | 9.8 | 22 |
| 4 | CVT38 | 22 | 8.0 | 22 |
| 5 | CVT22 | 12 | 6.0 | 12 |
| 6 | CVT14 | 12 | 5.0 | 12 |
※モールドジスコン用圧縮端子と兼用
※圧縮工具・ダイスについて
申し訳ございませんが、弊社では取り扱いはございません。
圧縮工具につきましては、お近くの工具取扱い店へご確認をお願いします。
詳細は、Q&Aをご参照ください。
【端子カバー】
| № | 表示 | ΦＡ寸法(ｍｍ) | ΦＢ寸法(ｍｍ) | 適用ケーブル(㎟) |
| 1 | 150 | 48 | 42 | CV,CVT150 |
| 2 | 100 | 48 | 39 | CV,CVT100 |
| 3 | 60 | 42 | 36 | CV,CVT60 |
| 4 | 38 | 42 | 34 | CV,CVT38 |
| 5 | 22 | 42 | 32 | CV,CVT14,22 |
※UGS用端子カバー
Q&A
01 端末処理材は何を選定すればよいですか
スリーエムジャパン株式会社製 関東ハイ‐Ｋターム (屋内用)をご選定お願いします。
02 ＵＧＳ施工はだれでも出来るのですか
日本電気協会殿主催の「地中線用ＧＲ付高圧負荷開閉器施工技術認定講習会」を受講・合格した方のみとなります。
03 ＵＧＳの更新時期は
製造後約15年となります。
詳細はこちらをご覧ください
04 圧縮工具・ダイスについて教えてください。
下記の圧縮工具は、弊社が機器開発時などで使用している工具です。
※マクセルイズミ株式会社（EP-410A）製 製品ページはこちらです。
